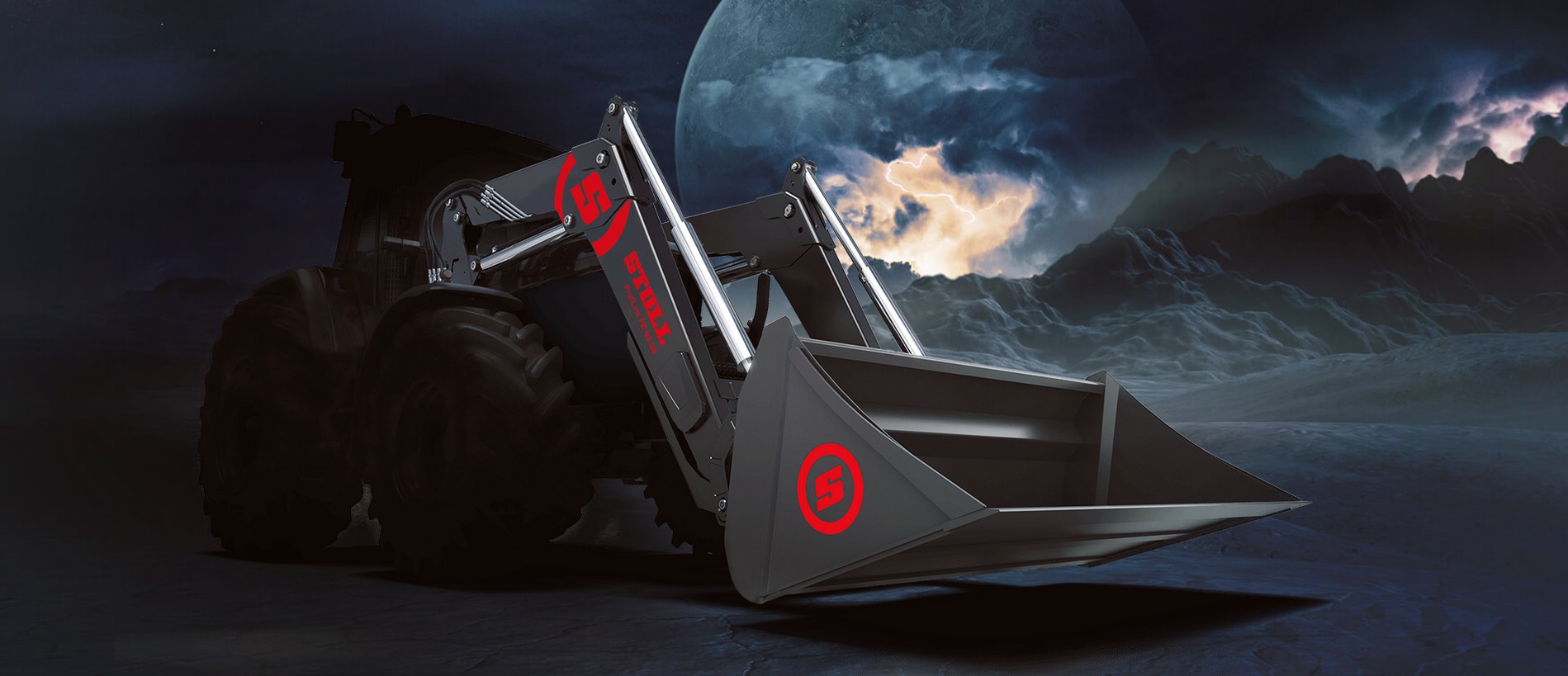

NEXT GENERATION

DI PROFILINE

Profiline

LO STANDARD
DI RIFERIMENTO
DI TUTTI I CARICATORI.

Più potenza nella tua azienda: i grandi trattori sono sempre più numerosi nei campi. Ovviamente STOLL ha il caricatore frontale adatto anche a questi trattori. La nostra ProfiLine Next Generation ha superato con successo i test più rigorosi. La sua versatilità è leggendaria. È il nostro orgoglio.

VANTAGGI CONVINCENTI PER VOI.

I vari modelli di caricatore frontale si adattano perfettamente ai trattori da 50 a oltre 300 c.v.
La migliore qualità di acciaio a grana fine per un caricatore frontale con alta rigidità torsionale e stabilità.
Sorprendono l’altezza e la forza di sollevamento particolarmente elevate.
Il meccanismo Z-Kinematik e il posizionamento ottimale della traversa offrono una buona visuale sull’attrezzo.
Per gli interventi di manutenzione alle linee idrauliche è sufficiente una comune chiave inglese.
Migliori attrezzature, caratteristiche opzionali: ritorno al livello, svuotamento rapido.
Serie Re-scooping.
A seconda del modello di caricatore il telaio ad aggancio rapido è disponibile per altri sistemi di accoppiamento – anche in questo STOLL vi offre la massima flessibilità.

Prestazioni di Punta.
Made in Germany.

PIENA
POTENZA
FIN DALL‘ INIZIO.

I prodotti realizzati dagli ingegneri tedeschi sono noti in tutto il mondo per l’elevata qualità, la potenza e l’affidabilità. Tutti i caricatori frontali STOLL sono realizzati in Germania esattamente con queste caratteristiche. Coniugano infatti tecnologia all’avanguardia e soluzioni innovative: un binomio che ben rappresenta questo prodotto tedesco di qualità.

Sperimentate tutta la potenza di STOLL ProfiLine Next Generation. Le entusiasmanti prestazioni in tutti i settori sono garanzia di massima qualità in termini di forza e altezza di sollevamento, stabilità e velocità di carico. A ciò si aggiunge la possibilità di personalizzare gli accessori dell’intera ProfiLine Next Generation adattandoli alle vostre esigenze di agricoltori o contoterzisti. Da veri professionisti per i professionisti.

PIENA POTENZA -
COSTRUZIONE MASSIMAMENTE STABILE.

I caricatori frontali ProfiLine FZ sono realizzati in acciaio a grana fine - vantaggio: massima stabilità e allo stesso tempo massima rigidità torsionale.
Il longherone del braccio di sollevamento è formato da un unico pezzo di acciaio – le bielle di comando sono montate all’interno del longherone. Tutti i tubi idraulici si trovano ben protetti, ma liberamente accessibili, sotto al longherone del braccio di sollevamento.
Cinematica dell‘intero corpo del braccio oscillante adattato ai trattori moderni. Questo si traduce in un posizionamento ottimale del braccio oscillante per alleggerire l‘asse anteriore e il miglior spazio possibile per l‘angolo di sterzata e il percorso di oscillazione dell‘asse.
Per evitare la sostituzione frequente dei tubi flessibili come richiesto dalla norma DIN 20066 in corrispondenza dei longheroni, utilizziamo qui tubi idraulici in acciaio resistente all’usura.

STOLL
Allegati.

GLI ELEMENTI DI MONTAGGIO STOLL SONO STUDIATI PER RIDURRE IL CARICO SUL TRATTORE E ADATTARSI PERFETTAMENTE.

Gli elementi di montaggio si adattano senza problemi a tutti i trattori comuni – per questo ogni modello di trattore viene personalizzato dai costruttori STOLL.
Riduzione del carico sull’asse anteriore grazie al posizionamento ottimale degli elementi di montaggio vicino alla cabina del trattore. Questo sposta il centro di gravità dell‘intero caricatore frontale verso il centro di gravità del trattore.
L’apertura del parabrezza spesso è possibile solo in combinazione con un elemento di montaggio STOLL.
Gli elementi di montaggio si adattano perfettamente al trattore garantendo la massima personalizzazione.

Z-KINEMATIK – VISUALE OTTIMA E PRESTAZIONI ELEVATE.

Alla base di Z-Kinematik vi è l’integrazione del parallelogramma meccanico nei longheroni del caricatore.
Il conducente ha così la visuale libera. Senza parti ingombranti al di sopra del braccio di sollevamento. Un ulteriore vantaggio: il caricatore frontale può essere montato più vicino alla cabina del conducente con una riduzione del carico sul trattore grazie al posizionamento ottimale degli elementi di montaggio.
I caricatori frontali con Z-Kinematik presentano inoltre una maggiore capacità di sollevamento e di strappo. Senza compromettere la potenza complessiva di sollevamento.

Un miracolo da generazioni.
Il sistema di aggancio.

ZAC!
ECCO FATTO.

Da oltre tre decenni i caricatori frontali STOLL si montano comodamente sui vostri trattori. E questo grazie al sistema Drive-in. Costantemente svolgiamo ricerca per migliorare i nostri caricatori e ottimizzarne il funzionamento. Con tutti i miglioramenti che ci sono stati, la buona notizia è che una cosa non è cambiata: la soluzione d’attacco.

Perché siamo convinti della sua praticità. E perché così il vostro nuovo caricatore frontale si adatterà perfettamente alla nostra collaudata consolle. Questo sistema attualmente fa parte della dotazione base di un caricatore frontale.

Con un’affidabilità testata più di 1/4 milioni di volte. E tutto questo è un’invenzione di STOLL. Qualità originale STOLL. Di generazione in generazione.

PRONTO ALL’USO IN MENO DI DUE MINUTI:

Durante l’aggancio il caricatore frontale scorre sull’elemento di connessione fino a quando il perno di bloccaggio tocca l’estremità superiore della guida di scorrimento.

Con Hydro-Fix tutti i tubi idraulici possono essere collegati al trattore simultaneamente. Il caricatore frontale viene sollevato leggermente per fissare il perno di bloccaggio nel gancio di blocco della guida di scorrimento.

Abbassando la leva di bloccaggio il caricatore frontale viene fissato saldamente all’elemento di connessione. Per poi essere sollevato ulteriormente.

I piedini di appoggio si aprono e si chiudono senza attrezzi.

Soluzione ottimale.
Vista chiara.

CINEMATICA
OTTIMIZZATA. VISTA CHIARA.

DESIGN MODERNO E LA PIÙ ALTA QUALITÀ POSSIBILE.

Appena saliti, si parte con visuale libera a tutto campo! L’operatore ha la visuale libera su quanto si trova davanti al trattore. La costruzione in acciaio a grana fine si traduce in un design particolarmente moderno. Inoltre tutte le linee e i tubi dei caricatori frontali STOLL sono posizionati in modo da non limitare la visuale del conducente: grazie a Z Kinematik, il meccanismo a parallelogramma si trova all’interno del longherone del telaio; l’accumulatore idraulico del Comfort Drive è invece integrato nella traversa.

La visuale libera presenta indubbi vantaggi per il conducente:
Può infatti vedere tutto quello che succede attorno al trattore. E lavorare in modo più preciso e confortevole. Precisione grazie alla sicurezza.

Comfort-
Drive.

RAFFORZA LA TUA
SCHIENA.

MARCIA SENZA SCOSSONI ANCHE SU TERRENI IRREGOLARI – GRAZIE AL SISTEMA DI AMMORTIZZAZIONE COMFORT DRIVE.

Su strada o nei campi: su qualsiasi percorso irregolare Comfort Drive garantisce un viaggio confortevole.
Questa funzione accessoria assorbe le vibrazioni di caricatore e attrezzo: in questo modo il trattore è protetto. E anche la schiena del conducente ringrazia.
Nota bene: Poiché l‘accumulatore idraulico utilizzato in questo processo è installato nel tubo trasversale del caricatore frontale, non c‘è nessun ostacolo visivo da parti esterne. Piena visibilità.
In breve: Comfort Drive è una soluzione d’eccellenza di STOLL.

ECCO COME FUNZIONA COMFORT DRIVE.

Nella traversa del caricatore frontale, direttamente al di sopra del blocco idraulico centrale, è montato un accumulatore a pistone. Questo è riempito di olio da una parte e di azoto dall‘altra. Le vibrazioni che si verificano durante la guida sono ammortizzate qui comprimendo l‘azoto attraverso la pressione dell‘olio.

VANTAGGI.

Nell’utilizzo quotidiano il Comfort Drive è particolarmente stabile e efficace.
Il nuovo posizionamento della leva di cambio (nuovo: lato sinistro del braccio oscillante) permette di risparmiare tempo e distanza a piedi.

Intelligente
controllo.

TUTTO
SOTTO
CONTROLLO.

Conformazione ergonomica e semplicità di utilizzo – tutto sotto controllo con gli apparecchi di comando STOLL. Tante sono le richieste dei clienti quando si tratta di controllo macchina: alcuni preferiscono i comandi manuali, altri il controllo automatico. I nostri pratici modelli STOLL offrono le funzioni adatte per qualsiasi esigenza. Trovate la soluzione che fa al caso vostro.

Base Control.

Facilità di impiego elevata con una gestione del carico precisa e sicura.
Interruttore a bottone integrato per le funzioni aggiuntive.
Cinque funzioni di base: sollevamento, abbassamento, scavo, sbennamento, posizione flottante.
Funzione di blocco durante la circolazione su strada.

Pro Control.

L’utilizzo del caricatore è interamente elettrico e quindi particolarmente agevole e comodo.
Sei funzioni di base: sollevamento, abbassamento, scavo, sbennamento, posizione flottante, posizione flottante per attrezzi.
Tasti a membrana per le funzioni aggiuntive (svuotamento rapido, 3°/4° circuito di comando, funzione di blocco durante la circolazione su strada, dispositivo per il bloccaggio degli attrezzi, ComfortDrive e velocità dimezzata).

Trac Control.

Il caricatore frontale viene azionato tramite i comandi del trattore con monoleva proporzionale.
L’ergonomico Trac Control sostituisce il joystick originale del trattore senza tasti per le funzioni elettroniche.
Cinque funzioni di base: sollevamento, abbassamento, scavo, sbennamento, posizione flottante.

Future –
Features.

RETURN TO DIG.

WORK AREA RESTRICTION.

PAYLOAD WEIGHING.

PARALLEL MOTION CONTROL.

RETURN TO PARALLEL.

ELECTRONIC CUSHIONING
(automaticamente in funzione della velocità)

REAL³.

IL VERO 3° CIRCUITO IDRAULICO.

Con la valvola idraulica “Real 3rd” che si aggiunge alla valvola idraulica STOLL (EWMS) il cliente ha a disposizione una funzione che consente di azionare contemporaneamente ad es. il 2°circuito di comando (scavo/ sbennamento dell’attrezzo) e il 3°circuito di comando (apertura/chiusura della griffa superiore).
Questa funzione supplementare consente di azionare il caricatore frontale in modo più comodo e fluido, facendo anche risparmiare tempo.
Questa “vera e propria terza funzione” (Real 3rd) è gestita tramite i due tasti che si trovano sul joystick ovvero sulla leva di comando del caricatore frontale.
La funzione “Real 3rd” è disponibile per tutti i sistemi idraulici più diffusi (Open Center, Load Sensing), nonché per tutte le apparecchiature di comando meccaniche e elettroidrauliche.
Scarico di pressione proprio per facilitare l‘accoppiamento dei tubi.
Possibilità di montaggio separato e flessibile sul trattore.
Tubi appositamente adattati per la serie ProfiLine Next Generation.

Posa dei tubi per REAL3^rd

EHS + REAL3^rd
incl. 4er Hydro-Fix

REAL3^rd con impianto idraulico standard comprensivo di 4° Hydro-Fix

REAL3^rd attraverso le valvole del trattore

Posizione dell'utensile
al premendo un pulsante.

RTL.
RETURN-
TO-LEVEL.

POSIZIONE OTTIMALE DELL’ATTREZZO CON LA SEMPLICE PRESSIONE DI UN PULSANTE – GRAZIE AL RETURN-TO-LEVEL.

Ora non è più necessario cercare la posizione corretta dell’attrezzo. La visuale sull’attrezzo nella posizione più bassa è ostruita? Nessun problema! L’attrezzo ritorna sempre automaticamente nella posizione preimpostata con la pressione di un pulsante.
Basta la pressione di un pulsante e grazie al ripristino automatico del livello l’attrezzo torna sempre nella stessa posizione di lavoro impostata: con risparmio di tempo e senza arrabbiature.
funzionamento meccanico è un gioco da ragazzi: basta posizionare correttamente il sensore e fissarlo saldamente.
Il pezzo forte: poiché il Return-to-Level è integrato nel caricatore, è sempre a disposizione dell’operatore, anche quando il caricatore è connesso ad un altro trattore.
Con il Return-to-Level lo svuotamento rapido attivabile elettricamente è di serie.
Un vantaggio evidente: grazie al ripristino automatico del livello e allo svuotamento rapido il lavoro è più rapido e efficiente.

HYDRO-FIX – IL COLLEGAMENTO IDRAULICO RAPIDO.

Tutti i tubi idraulici vengono collegati e scollegati con un semplice movimento.
Hydro-Fix di STOLL (rettangolare, 4 connessioni) come standard, è collegabile e scollegabile anche in prezenza di pressione elevata nel circuito idraulico.
Per le comuni marche di trattori sono disponibili da STOLL altri modelli di Hydro-Fix.
Il meccanismo di copertura installato di serie protegge il sistema dallo sporco grossolano. Per garantire un funzionamento corretto il sistema deve essere sempre pulito.

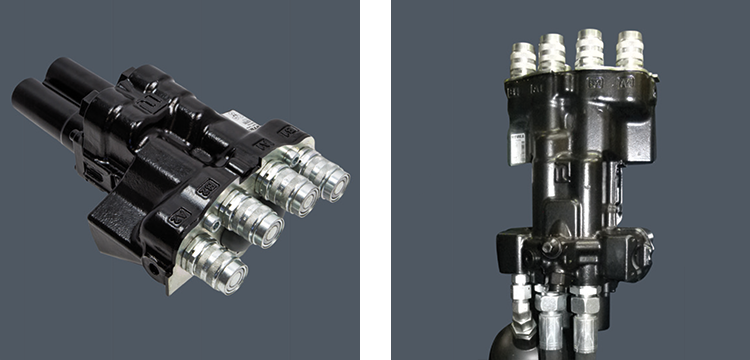

TUTTI GLI INTERRUTTORI AL POSTO GIUSTO – GRAZIE ALLA VALVOLA.

Il nuovo blocco valvole si contraddistingue per la struttura compatta che consente di risparmiare spazio e peso e facilita il montaggio in officina. Esso è stato appositamente sviluppato per l’utilizzo del caricatore frontale e può essere montato facilmente proprio sotto all’Hydro-Fix.
Nel joystick del Pro Control gli interruttori per le funzioni aggiuntive del caricatore frontale si trovano direttamente sul joystick.
Il blocco valvole è disponibile sia per il sistema di comando Pro Control che Base Control.

Esclusivo
a STOLL.

DAL PIENO
POTENZIALE.

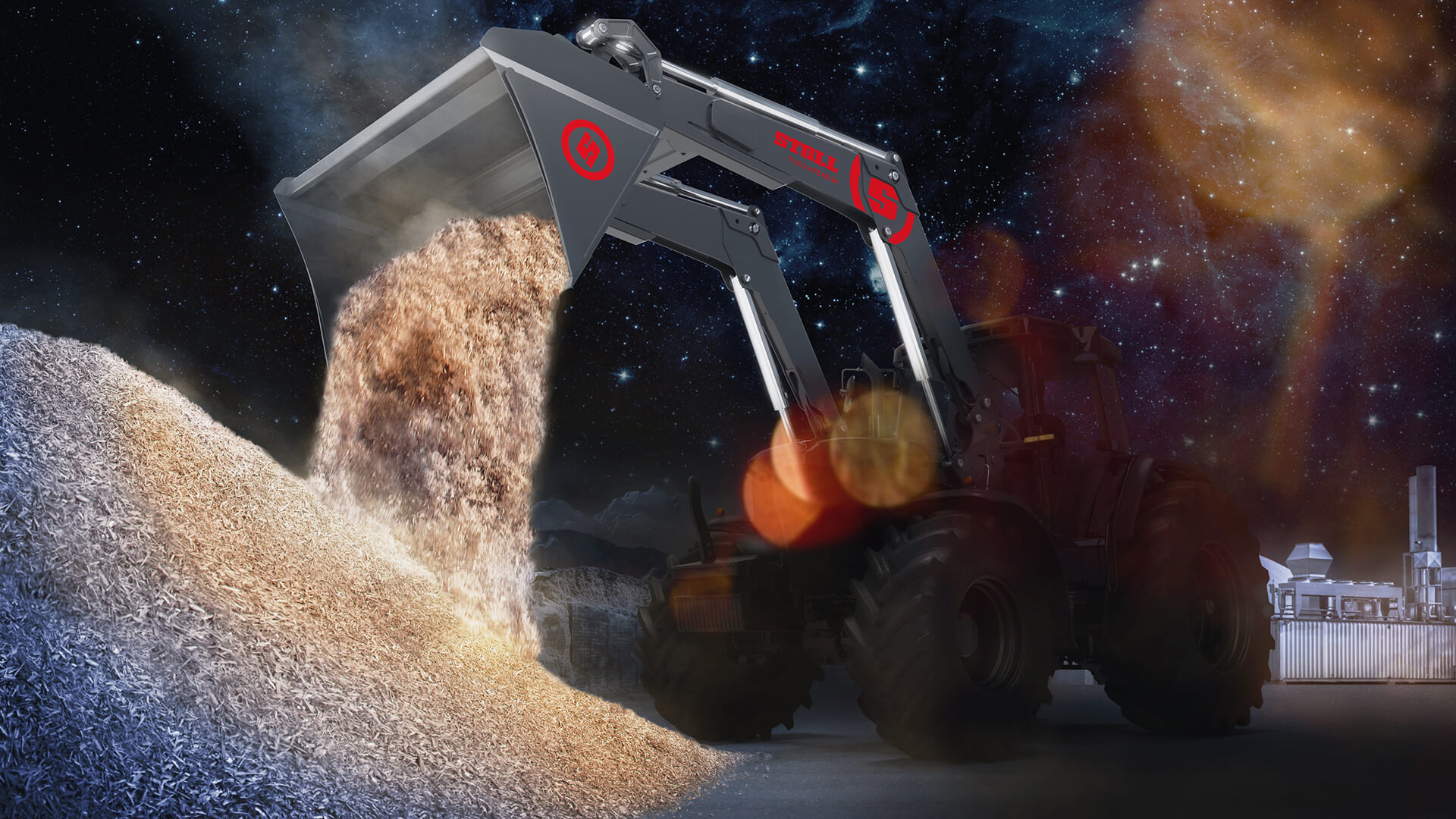

ATTREZZO PIENO FINO ALL’ORLO – GRAZIE A UN ANGOLO DI INCLINAZIONE PARTICOLARMENTE AMPIO E ALLA FUNZIONE RICHIAMO ADDIZIONALE.

Nessuna perdita di carico: tutto rimane nella benna.
Massimo angolo di inclinazione: al suolo tra 40° e 46° – con la funzione richiamo addizionale durante il sollevamento fino a 64°.
La funzione richiamo addizionale è un’esclusiva di STOLL! Benna sempre piena, nessuna perdita di carico.
Durante il carico la benna trattiene più materiale – e quanto raccolto rimane nella benna, senza perdite. Il risultato: prestazioni di carico nettamente superiori.

Ecco cosa succede nella pratica: grazie alla funzione di richiamo, la benna a pieno carico non perde il materiale neppure durante il sollevamento. Il risultato: nessuna perdita di materiale, elevata potenza di carico. Il sistema è semplicemente geniale. Dopo che la benna è stata chiusa, mentre si solleva il caricatore è possibile inclinare la stessa benna di ulteriori 24°. Il carico rimane così nella benna.

Aggancio dell’attrezzo:
Un velocissimo pit stop.

L’aggancio dell’attrezzo è semplice. Avanti a pieno carico!

Avvicinamento e aggancio dell’attrezzo.

Inclinazione dell’attrezzo – il blocco di sicurezza si incastra automaticamente.

Innesto del collegamento idraulico.

UTILIZZABILE CON QUALSIASI ATTREZZO - ANCHE QUELLI DI ALTRI PRODUTTORI.

Sui caricatori frontali STOLL può essere montato qualsiasi attrezzo con attacco Euro.
Anche i sistemi di accoppiamento di altri produttori possono essere montati sui caricatori frontali STOLL – grazie ai nostri telai combi.

Skid Steer

Adattatore Tenias

Euro

Euro + Alö

Euro + MX - Adattatore FR

Euro + SMS

Dall’innovazione
Nasce la funzionalità.

3° E 4° CIRCUITO DI COMANDO.
(qui come accoppiamento a spina)
Per semplificare l’utilizzo degli attrezzi idraulici come forche con trattenitore, forche per balle o elevatore a forca per balle.

TOOL FIX.
Connessione singola per il 3° circuito di comando.

HYDRO-LOCK.
Dispositivo per il bloccaggio degli attrezzi con la pressione di un pulsante, cambio di attrezzo ancora più comodo, senza lasciare la cabina di guida.

TOOL FIX.
Connessione doppia per il 3° e 4° circuito di comando. Per una connessione ancora più rapida, Hydro-Fix è disponibile anche per gli attrezzi terminali.

Vi è un aspetto che tutte le nostre innovazioni non trascurano mai:

la funzionalità per l’uso quotidiano. Siamo soddisfatti solo quando sappiamo di avervi fornito gli strumenti adatti per ottenere i migliori risultati nei campi o nella stalla.

SICUREZZA ANTI-ABBASSAMENTO.

Impedisce l’abbassamento improvviso del caricatore frontale.
Soddisfa i requisiti della norma EN 12525/A1.

Non soddisfa i requisiti di legge in abbinamento a cestelli portapersone.

SISTEMA IDRAULICO COMFORT.

Tasto per selezionare l’attivazione dell’idraulica del caricatore frontale o dell’idraulica posteriore; è escluso l’utilizzo doppio simultaneo.

Con un montaggio corretto è possibile escludere un azionamento esterno.

IL VERO TERZO CIRCUITO DI COMANDO: REAL_³

Terzo circuito di comando per l’uso indipendente degli attrezzi rispetto al comando del caricatore frontale.
L’attrezzo viene alimentato direttamente dalla pompa idraulica del trattore.
Sfruttamento ottimale degli attrezzi grazie alla possibilità di ricorrere simultaneamente alle varie funzioni.

PER UNA VISIONE CHIARA: SISTEMA DI TELECAMERE E LUCI FUNZIONANTI.

Lavoro mirato e preciso - con il sistema di telecamere e il Il conducente vede meglio con il sistema di telecamere e le luci di lavoro.
Maggiore comfort e più efficienza durante il lavoro con l’attrezzo.
